化工装置波纹膨胀节及其他

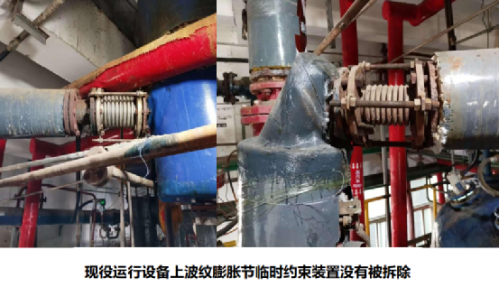

近期在企业服务期间发现设备上波纹膨胀节临时约束装置没有被拆除，下面讲一下波纹补偿器和波纹管调长器的相关知识。

膨胀节（波纹补偿器）作为一种弹性补偿元件，具有工作可靠、性能良好、结构紧凑等优点，已广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程领域，对人们的生活起着重要作用。波纹补偿器是用于调节管线轴向伸缩量的设备,其波数按照所需补偿量进行计算选型。补偿器的安装长度,应是螺杆不受力时补偿量的实际长度。

波纹管调长器见《城镇燃气设施运行、维护和抢修安全技术规程》（CJJ51-2016）波纹管调长器bellowsunit由波纹管及构件组成，用于调节燃气设备拆装引起的管道与设备轴向位置变化的装置。其作用主要为在燃气设备检修、维修和更换时,对管道系统设备位置起调节作用,不考虑因温度变化对管线起补偿作用,用于轴向位移而不能承受压力和推力的波纹管。

波纹管补偿器和波纹管调长器外形十分相似,但两者因为拉杆作用和安装的区别，在结构上也有所体现。与波纹管补偿器相比,波纹管调长器的拉杆要更粗,固定拉杆的固定板采用和法兰整体加工成型的构造,厚度也和法兰厚度相同。而波纹管补偿器拉杆的固定板仅是点焊在法兰上。有的波纹补偿器拉杆会涂黄色，提醒只是运输时固定装置。

一、《城镇燃气输配工程施工及验收规范》CJJ33—2005

8.4补偿器的安装

8.4.1波纹补偿器的安装应符合下列要求：

1安装前应按设计规定的补偿量进行预拉伸，(压缩)，受力应均匀。

2补偿器应与管道保持同轴，不得偏斜。安装时不得用补偿器的变形(轴向、径向、扭转等)来调整管位的安装误差。

3安装时应设临时约束装置，待管道安装固定后再拆除临时约束装置，并解除限位装置。

条文说明：

8.4.1波纹补偿器的安装参照了《工业金属管道工程施工及验收规范》GB50235的第6.10节相关条款，同时参考了生产厂家的安装说明书要求。条文中的波纹管安装仅指在管道跨越情形时的安装要求。

二、《工业金属管道工程施工规范》GB50235-2010

7.11.3波纹管膨胀节的安装，应符合下列规定：

1波纹管膨胀节安装前应按设计文件规定进行预拉伸或预压缩，受力应均匀。

2安装波纹管膨胀节时，应设临时约束装置，并应待管道安装固定后再拆除临时约束装置。

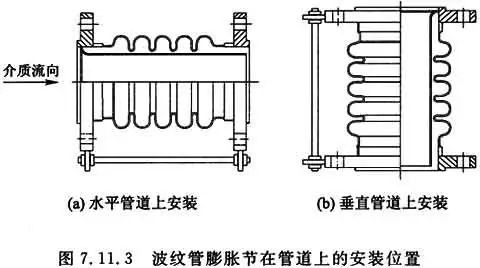

3波纹管膨胀节内套有焊缝的一端，在水平管道上应位于介质的流入端[图7．11．3(a)]，在铅垂管道上宜置于上部[图7．11．3(b)]。

4安装时，波纹管膨胀节应与管道保持同心，不得偏斜，应避免安装引起膨胀节的周向扭转。在波纹管膨胀节的两端应合理设置导向及固定支座，管道的安装误差不得采用使管道变形或膨胀节补偿的方法调整。

其他标准规范《金属波纹管膨胀节通用技术条件》GB∕T12777-2019/《压力管道用金属波纹管膨胀节》GB∕T35990-2018/《金属波纹管膨胀节选用、安装、使用维护技术规范》GB/T35979-2018

三《城镇燃气设施运行、维护和抢修安全技术规程》CJJ51-2016

4.2.11波纹管调长器应定期进行严密性及工作状态检查。与调长器连接的燃气设备拆装完成后，应将调长器拉杆螺母拧紧。

条文说明：

4.2.11这里所指波纹管调长器是由波纹管和构件共同组成，是用来调节燃气设备拆装引起的管道与设备轴向位置变化的，不承担因温度变化对管线的补偿功能，因此当操作完成后，必须将拉杆螺母拧紧。

CJJ51的2006版要求是：3.2.10波纹管调长器接口应定期进行严密性及工作状态检查。调长器调节操作完成后应拧紧螺母,使拉杆处于受力状态。
