金属石墨缠绕垫片与石墨垫片

两者垫片区别

金属石墨缠绕垫为半金属密合垫中回弹性 的垫片，由V形或W形薄钢带与各种填充料(石墨、石棉、四氟)交替缠绕而成，其结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其 压紧度，垫片接触的法兰密封面的表面精度要求不高。特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

01

制作材质不同

金属石墨缠绕垫片：金属石墨缠绕垫为半金属密合垫中回弹性 的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，其结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其 压紧度，垫片接触的法兰密封面的表面精度要求不高。

石墨垫片

石墨垫片：石墨垫片由纯石墨板或金属（齿板、平板、网）增强石墨板切割或冲压而成。

02

应用范围不同

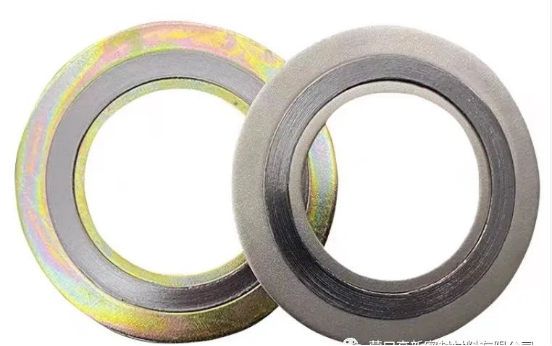

金属石墨缠绕垫片

石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

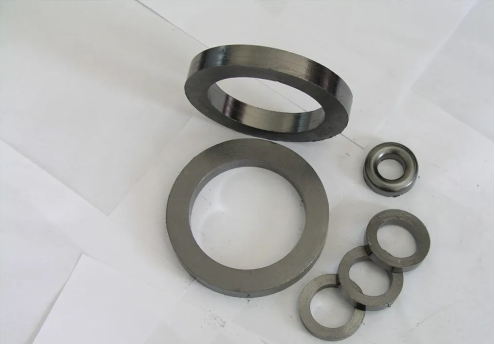

石墨垫片

用于各种工业上的管道法兰，换热器，阀盖等，以及液面计、水准仪上的特殊形状法兰。

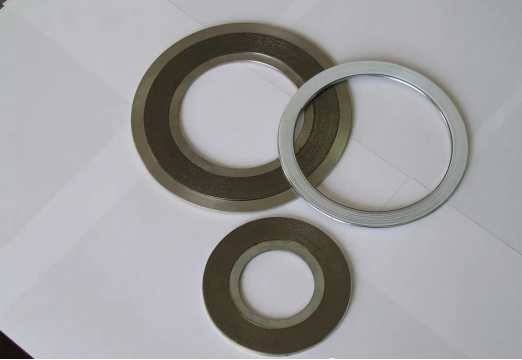

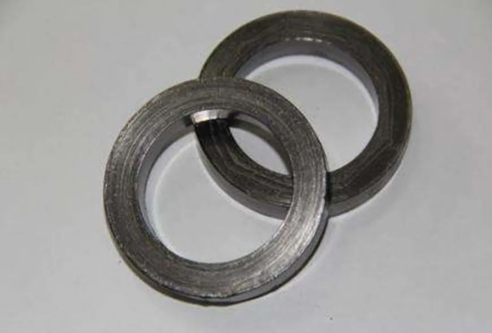

实拍图片

— 01

03

特点不同

金属石墨缠绕垫片：半金属密合垫中回弹性 的垫片。

石墨垫片：柔性石墨垫片在极低温至400℃高温范围内密封性能几乎保持不变，柔性石墨垫片几乎对所有的的液体都有卓越的化学耐性(强氧化酸等除外)，由于冷变形和延展性很小，安装过紧对柔性石墨垫片没有影响。
